綠清牌雙聯桿智慧密閉閥使用說明書
1.范圍
本使用說明書包括了公稱通徑DN300mm~1600mm、公稱壓力PN0.1MPa~0.6MPa法蘭連接的手動、齒輪傳動、電動
2.用途
2.1主要開啟或關閉管道和設備的介質用，作調節、截流和止回使用。
2.2根據介質選用閥門的材質。
2.2.1碳鋼閥門適用于通風、蒸汽、油品等介質。
2.2.2不銹鋼閥門適用于腐蝕性介質。
2.2.3鑄鐵閥門適用于水、氣體介質。
2.3適用溫度取決于閥座的材質。
PTFE（聚四氟乙烯）≤130℃
不銹鋼+復合體≤425℃
硅膠發泡密封200℃-300℃
橡膠≤60℃
3.結構

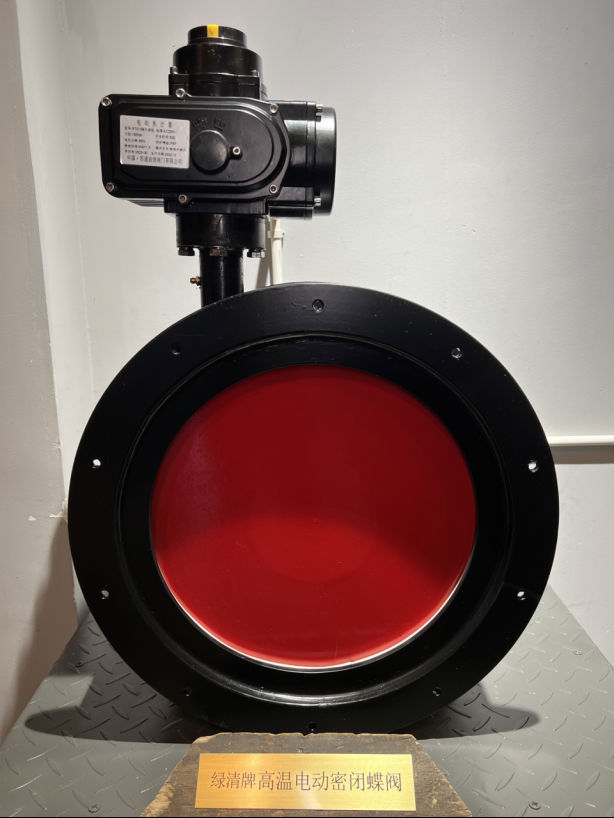

3.1密閉閥基本結構見外形圖
3.2易損件填料采用硅膠發泡密封條，密封可靠。
4.操作
4.1手動操作閥門采用手柄或齒輪傳動裝置、電動由電動裝置或氣動裝置驅動，使蝶板經主閥桿旋轉90°聯動連桿開啟或關閉閥門。
4.2對于手動（包括驅動裝置的手輪）或扳手操作的密閉閥，除訂貨合同另有規定外，當面向手輪或扳手時，順時針方向轉動手輪或扳手閥門應為關。
4.3電動密閉閥的開啟、關閉指示由電動裝置上的位置指示器標識。
5.保管、保養、安裝和使用
5.1閥門應存放在干燥，通風的室內，閥門通道兩端應堵塞。
5.2長期存放的閥門應定期檢查，清除污物。應特別注意密封面的清潔，防密封面的損壞。
5.3安裝前應仔細核對閥門標志是否與使用要求相符。
5.4安裝前應檢查閥門通道和密封面，如有污垢，應使用清潔布擦拭干凈。
5.5安裝前檢查填料是否壓緊，應確保填料的密封性，同時不應妨礙閥桿的轉動（指配置填料密封結構的）。
5.6安裝時擰緊連接螺栓的擰緊力應均勻合適。
5.7本密閉閥可以安裝水平、垂直的管道上，安裝位置應保證使用維修更換方便。
5.8手動閥門在開啟或關閉操作時，應使用手柄開、關，不得借用輔助杠桿或其它工具。
5.9閥門使用應定期檢查，檢查密封面有無磨損及墊片填料。若損壞失效，應及時修理或更換。
5.10電動傳動裝置，其保管、保養、安裝和使用，請見“閥門電動裝置使用說明書”
6.可能發生的故障、原因及消除方法 見表1
表1 可能發生的故障、原因及消除方法
可能發生的故障 | 發生故障的原因 | 消除方法 |
滲漏 | 1.安裝不正確 | 1.調整蝶閥使之兩側管邊中心對正 2.擰緊連接螺栓，使擰緊力均勻合適 |
2.關閉不到位 | 1.檢查開啟指示是否到位 2.按執行機構說明書調整，使指示與實際開啟狀態同步 3.檢查管道中有無卡滯物 |
3.閥門零件損壞 ①閥座損壞 ②蝶板損壞 | 1.更換閥座 2.更換蝶板 |
驅動機構失效 | 1.連接鍵損壞脫落 2.錐銷剪斷 | 1.更換鍵 2.更換錐銷 |
電動裝置故障 | 見“閥門電動裝置說明書” |
7.保修
公司對閥門一年內負責保修（貨送抵之日計），在保修期內，因產品質量原因均可免費修理或更換零件。
8.主要零件材質
零件名稱 | 閥體 | 蝶板 | 密封圈 | 閥桿 | 填料 | 壓蓋 | 轉動作軸 |
材質 | Q235 | Q235 | 視溫度定 | 45號鋼 |
| 45號鋼 | 45號鋼 |
杭州彩虹環保技術工程有限公司
閥門事業部
